Handbuch herunterladen ↓HOCHSPANNUNGSNETZTEIL FÜR ELEKTRONENKANONEN

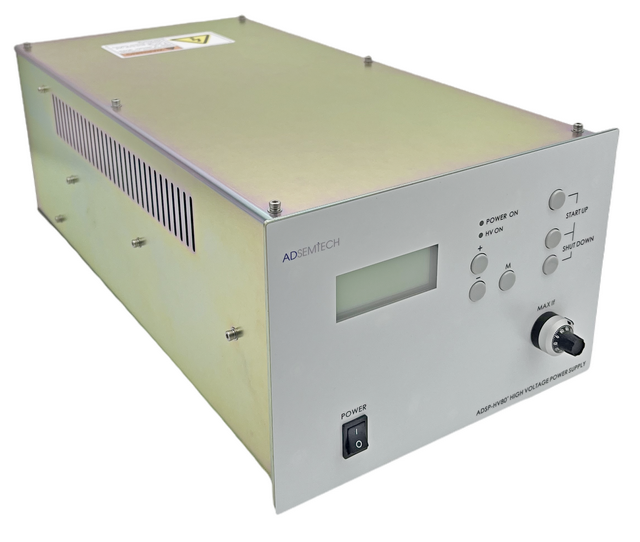

ADSP-HV80+
ADSP-HV80+ — ein Mehrkanal-Hochspannungsnetzteil mit Filamentversorgung für ausgewählte HITACHI CD-SEM-Systeme.
< ±0.02%AusgangsgenauigkeitNach Aufwärmen, bezogen auf den Sollwert
<40 mVAusgangswelligkeitSpitze-Spitze
0–2.85 AFilamentversorgungKonstantstromausgang
Technische Daten
Quelle: Handbuch V2609E07 mit vom Hersteller bestätigten Korrekturen.
V00 → −3 kV1,000 μA max.
V10 → +2 kV1,000 μA max.
V20 → +4.68 kV670 μA max.
Vs0 → −3.7 kV1,000 μA max.
| Netzeingang | 100–230 V AC · einphasig · 50/60 Hz · 40 W |
|---|---|
| Ausgangsgenauigkeit | < ±0,02 % des Sollwerts, nach Aufwärmen |
| Ausgangswelligkeit | < 40 mV (p-p) |
| Filamentversorgung | 0–2,85 A DC · Konstantstrom |
| Abmessungen (T × B × H) | 435 × 230 × 165 mm |
| Gewicht | ca. 6,5 kg Gerät / ca. 8,3 kg mit HV-Kabel und Steckverbinder |
Alle technischen Daten
| Temperaturkoeffizient | < 0.01% / °C |
|---|---|
| Filamentstromgenauigkeit | < ±0,2 % des Sollwerts, nach Aufwärmen |
| Kommunikation | RS-232 · DB25F · optisch isoliert |
| Schutzfunktionen | Überlast, Kurzschluss, Vakuumverriegelung; If > 3 A; Ie > 511 μA |
| Hochspannungskabel | 2,2 m · geschirmt · fünf HV-Leitungen plus separate Erdleitung |
| Kabelaufbau | PVC-Außenmantel des Kabelbündels; Silikon-Außenmantel jeder der fünf HV-Einzelleitungen |
| Betriebsbedingungen | Innenräume · 15–30 °C · 35–50 % relative Feuchte, nicht kondensierend |
| Gehäuseschutzart | IP20 |
| Kühlung | Lüfter; mindestens 50 mm Freiraum seitlich und oben empfohlen |
Kompatible Systeme
Integrierte V1/V2-Kennlinien unterstützen die folgenden Anlagenmodelle. Nennen Sie uns Ihr Anlagenmodell und die Teilenummer der vorhandenen HV-Einheit, damit wir die benötigte Konfiguration bestätigen können.
S-8820S-8840S-9220S-9260S-9300S-9380CG4000*
* CG4000 erfordert ein separates Software-Upgrade-Paket.
Schnittstellen & Integration
Optisch isolierte RS-232-Schnittstelle (DB25F), Vakuumverriegelung LINK und spezieller Hochspannungsstecker. Der Netzanschluss hängt von der Anlagenserie ab; für S-92XX und S-93XX wird ein Adapterkabel mitgeliefert.
Im Handbuch genannte Ersatzanwendungen
567-5101 · 560-6590 · 569-6592
